Tutorial – Gerando documentos OpenOffice dinamicamente [English version]
Giovanni Floridia
dezembro de 2005
É comum em aplicativos web precisem gerar relatórios ou outros documentos com algum tipo de acabamento, principalmente a capacidade de paginar o resultado. As dificuldades do HTML em lidar com documentos que devem ser impressos são bem conhecidas.
Entre as opções existentes para resolver o problema, existe a geração de arquivos PDF, pois este formato permite um melhor posicionamento dos elementos na página, garantindo também a independência da plataforma e da impressora conectada. A diagramação com tal formato, entretanto, é trabalhosa, além de ser um formato proprietário.
O presente tutorial mostra como criar dinamicamente documentos no formato OpenOffice, utilizando o próprio programa como designer da página: um método rápido e flexível para a geração de relatórios.
A versão 2.0 do OpenOffice [1] adota um formato aberto e foi aprovado pelo consórcio OASIS [2] em 1o. de maio de 2005. O Objetivo do OASIS é criar padrões de documentos para estimular o comércio eletrônico, no sentido mais amplo possível. Vale lembrar que a adoção de padrões abertos é até mais importante que a adoção de softwares em código aberto. O formato pretende ser aberto à adoção de qualquer suíte de aplicativos de escritório e deverá ser adotado por outros programas, como o koffice [3] que o implementará em versão futura.
O formato é baseado em XML e sua descrição detalhada é complexa [4]. Entretanto, não é necessário conhecer as 706 páginas da especificação.
Basicamente o formato, assim como o formato anterior do OpenOffice 1.x, é uma arquivo compactado no formato zip. Quando descompactado ele apresenta a seguinte estrutura básica:

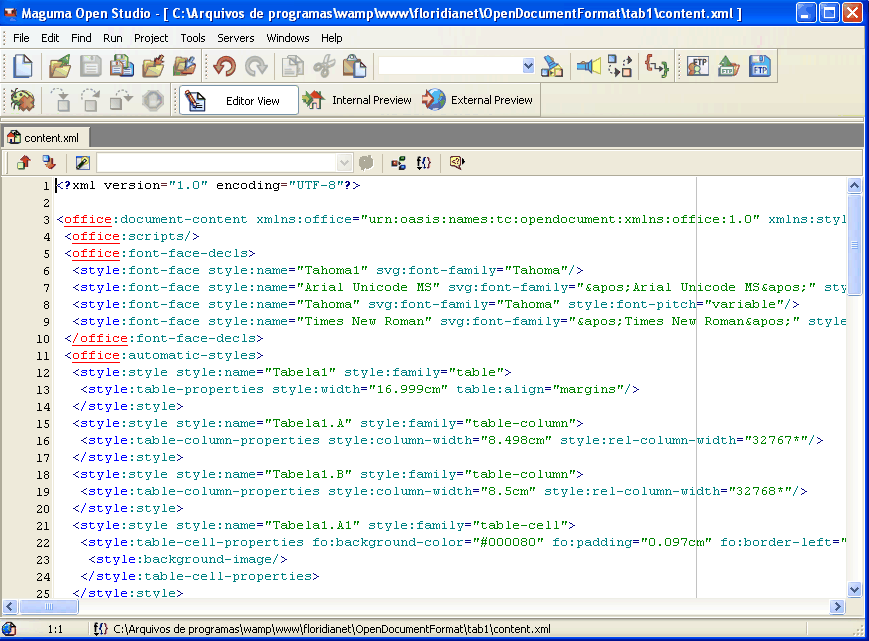

O arquivo que nos interessa é o content.xml. Abrindo o arquivo com um editor de texto comum é possível notar que o conteúdo está todo concentrado em uma linha, e sem as identações. Isso ocorre porque o OpenOffice procura poupar espaço. Entretanto, em nosso caso, precisaremos verificar o conteúdo dos arquivos xml gerados, portanto modificaremos um parâmetro para que isso ocorra.

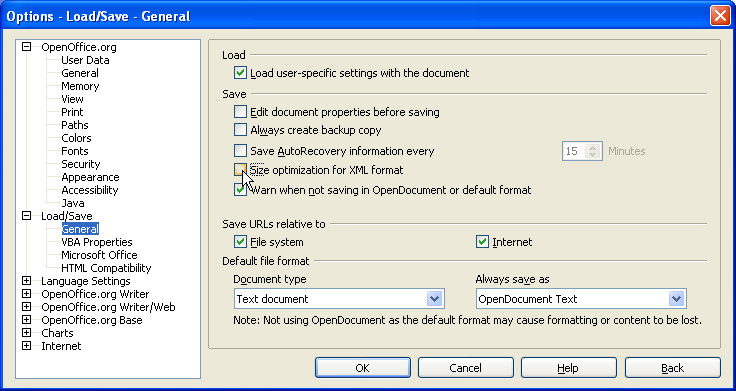

Em Ferramentas | Opções | LoadSave | Geral desabilite a opção "Size optimization for XML format", ou sua equivalente, conforme a figura a seguir.
Assim, os documentos gerados serão mais legíveis, apesar de um pouco maiores. Salve o arquivo, descompacte-o e reabra o arquivo content.xml: você deverá ver um arquivo organizado.
Mesmo sem entender o arquivo, a legibilidade do XML é suficiente para que se modifique alguns parâmetros ou conteúdos e se recompacte tudo.
Agora já é possível entender a idéia geral do processo:
Criamos um arquivo OpenOffice como um template;
Descompactamos em uma pasta;
Modificamos alguns arquivos xml, principalmente o content.xml;
Recompactamos tudo;
Enviamos ao usuário com a extensão correta.
As primeiras duas etapas devem ser feitas manualmente, usando o OpenOffice como "gerador de templates". As três últimas serão feitas por uma aplicação, em nosso caso utilizaremos o PHP, mas a qualquer outro tipo de linguagem poderia ser utilizada.
Nesse ponto é importante notar que é possível criar um script content.php que gere o content.xml desejado, capture-o, compacte-o com o resto da estrutura e o envie com a extensão adequada. Entretanto essa não é a maneira adequada de fazê-lo. Como o arquivo content.xml é gerado pelo OpenOffice, quanto mais etapas fizermos dentro do OpenOffice melhor; quanto menos modificarmos o content.xml, melhor: será mais fácil criar e manter os relatórios.
A maneira mais simples de proceder é utilizando uma ferramenta de template. Há dezenas de ferramentas de template, as mais conhecidas são o Smarty para o PHP [5], o Cheetah[6] para Python entre outras. Sem nenhuma perda de generalidade utilizaremos a SmartTemplate [7] de Philipp v. Criegern, por ser simples e muito rápida. Não sendo um grande usuário de templates, acredito que os exemplos iniciais apontaram-me o Smarty como mais longo, e quanto mais modificarmos os arquivos originais, pior é manutenção dos relatórios. Entretanto essa convicção não está fundamentada em um conhecimento das ferramentas disponíveis.
Para a compactação utilizaremos uma versão modificada da ziplib.php que é parte do projeto Phpwiki [8].
Aqui vale um parênteses. Veremos que não há grandes necessidades de programação para começar a utilizar o método. Graças à filosofia Open Source, o trabalho pesado já foi feito por várias pessoas. Agora basta procurar e juntar as peças. Já foi dito que o futuro da programação tenderia mais a conectar um diagrama de blocos do que codificar. Bem, nessa caso é exatamente isso.
Precisamos de um aplicativo que gere e leia arquivos no formato OpenDocument (OpenOffice), um editor de XML ou de texto, um programa para descompactar arquivos em formato zip. Para o PHP precisamos de um compactador zip e uma ferramenta de templates.
Claro, precisamos de um servidor web (Apache, por exemplo) com PHP habilitado.
As partes menos comuns podem ser encontradas aqui.

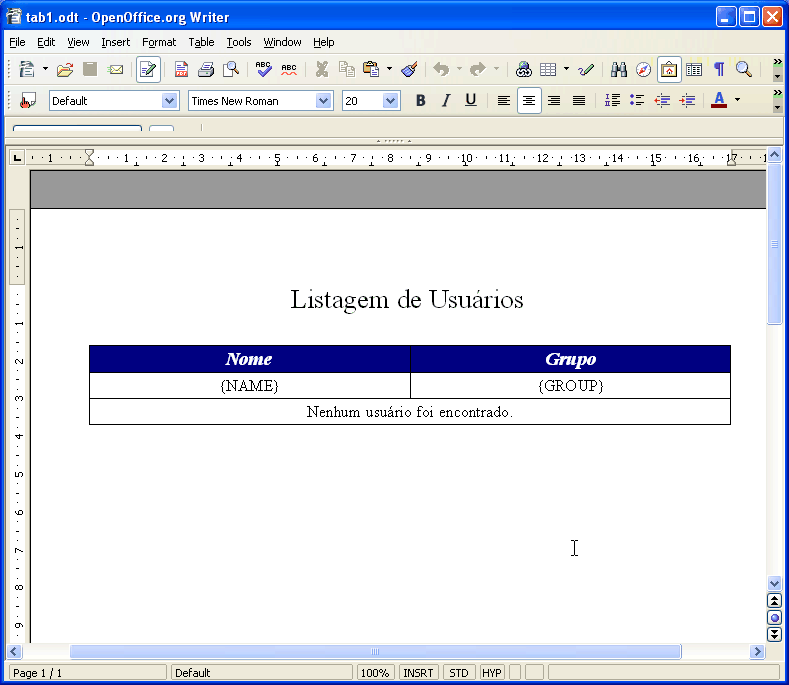

Abra o OpenOffice e crie um documento com a tabela, como a seguir, salvando-o com o nome tab1.odt.
Como pode ser percebido, já estamos preparando o arquivo para o uso de templates, marcados pelas chaves {}. Crie uma pasta OpenDocumentFormat em algum lugar do seu htdocs e descompacte o arquivo, criando uma nova pasta tab1 (costumo fazer uma cópia do arquivo, mudando a extensão de odt para zip).
Há
algumas rotinas para zipar um arquivo, a minha eleita foi a
ziplib.php do phpwiki versão 1.3.11.p1 São
necessárias
3 mudanças muito simples no arquivo
Na
primeira linha, comente a função rcs_id. Em
seguida, na
linha 262 substitua
function ZipWriter ($comment = "", $zipname = "archive.zip") {
por
function ZipWriter ($comment = "", $zipname = "archive.zip", $mime = "application/zip") {
e na linha 269 troque
header("Content-Type: application/zip; name=\"$zipname\"");
por
header("Content-Type: $mime; name=\"$zipname\"");
Aqui você poderá encontrar uma versão já modificada.
Isso não muda o funcionamento seu funcionamento e garantirá o uso da extensão correta em nosso caso. Para evitarmos problemas com caminhos de inclusão (include_path), colocaremos as bibliotecas em nossa própria pasta.
O exemplo a seguir mostra o funcionamento da biblioteca, já dentro de nossa situação específica.
Os arquivos comentados não são necessários e podem gerar erros, além disso não estão presentes em arquivos da versão anterior do OpenOffice.
<?php
require_once ("ziplib.php");
$base="tab1";
$zipfile = new ZipWriter("Comentario", $base."_generated.odt", "application/vnd.oasis.opendocument.text");
$ooofiles = array(
"mimetype",
"content.xml",
"styles.xml",
"meta.xml",
"settings.xml",
// "Configurations2/",
"META-INF/manifest.xml",
//
"Pictures/",
// "Thumbnails/thumbnail.png"
);
foreach ($ooofiles as $file) {
$handle
= fopen("$base/$file","rb");
$filedata
= fread($handle , filesize("$base/$file"));
$zipfile
-> AddRegularFile($file, $filedata);
}
echo $zipfile -> finish();
?>
Para fazer o mesmo script funcionar com a verão antiga basta mudar o nome do arquivo e sua extensão, bem como o mimetype:
$zipfile = new ZipWriter("Comentario", "documento.sxw", "application/vnd.sun.xml.writer");

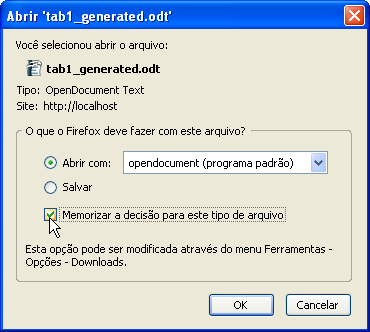

Ao acessar o tab1.php pelo navegador obtemos uma mensagem como a seguinte:
Marque para memorizar a seleção e digite OK. O aquivo deverá ser aberto no OpenOffice, desde que você tenha a versão 2 instalada em sua máquina.
Até esse ponto reolvemos os ítens 1, 2, 4 e 5. Falta o principal, modificar o arquivo desejado.
O SmartTemplate é uma ferramenta leve e rápida. Incialmente devemos colocar os arquivos class.smarttemplate.php, class.smarttemplateparser.php e class.smarttemplatedebugger.php no include_path ou no diretório atual para pode utilizar a biblioteca. O arquivo tab2.html de template é:
<HTML>
<BODY>
<P ALIGN="CENTER"> Listagem de
Usuários</P>
<TABLE ALIGN="CENTER" BORDER="1">
<TR>
<TH
BGCOLOR="#8080FF">
Nome
</TH>
<TH
BGCOLOR="#8080FF">
Grupo
</TH>
</TR>
<!-- BEGIN users
-->
<TR>
<TD>
{NAME}
</TD>
<TD>
{GROUP}
</TD>
</TR>
<!-- END users
-->
</TABLE>
</BODY>
</HTML>
O arquivo tab2.php o
processa.
<?php
// tab2.php
require_once "class.smarttemplate.php";
$x['users'][0]['NAME']='Giovanni';
$x['users'][0]['GROUP']='Admin';
$x['users'][1]['NAME']='Leonardo';
$x['users'][1]['GROUP']='Operações';
$x['users'][2]['NAME']='Orfeu';
$x['users'][2]['GROUP']='Desenvolvimento';
$x['users'][3]['NAME']='Isa';
$x['users'][3]['GROUP']='Vendas';
$content = new SmartTemplate('tab2.html');
$content->assign($x);
$content->output();
?>
A essa
altura a idéia está clara. Vamos fazer o mesmo no
content.xml. Criamos uma cópia chamada content2.xml, dentro
da
pasta tab1. Incluímos as duas linhas, conforme a seguir.
(...)
</table:table-row>
</table:table-header-rows>
<!-- BEGIN users
-->
<table:table-row>
<table:table-cell
table:style-name="Tabela1.A2"
office:value-type="string">
<text:p
text:style-name="P3">{NAME}</text:p>
</table:table-cell>
<table:table-cell
table:style-name="Tabela1.B2"
office:value-type="string">
<text:p
text:style-name="P3">{GROUP}</text:p>
</table:table-cell>
</table:table-row>
<!-- END users
-->
<table:table-row>
(...)
Substituímos a primeira linha
<?xml
version="1.0" encoding="UTF-8"?>
<office:document-content
...
por um marcador
{XMLHEADER}
<office:document-content
...
O código do tab3.php é
<?php
require_once ("ziplib.php");
require_once "class.smarttemplate.php";
$base="tab1";
$x['users'][0]['NAME']='Giovanni';
$x['users'][0]['GROUP']='Admin';
$x['users'][1]['NAME']='Leonardo';
$x['users'][1]['GROUP']=utf8_encode('Operações');
$x['users'][2]['NAME']='Orfeu';
$x['users'][2]['GROUP']='Desenvolvimento';
$x['users'][3]['NAME']='Isa';
$x['users'][3]['GROUP']='Vendas';
$content = new SmartTemplate("$base/content2.xml");
$content->assign($x);
$content->assign('XMLHEADER', '<?xml
version="1.0" encoding="UTF-8"?>');
//
$content->output();
// exit;
$zipfile = new ZipWriter("Comentario", $base."_generated.odt", "application/vnd.oasis.opendocument.text");
$ooofiles = array(
"mimetype",
// "content.xml",
// Note que está comentada!
"styles.xml",
"meta.xml",
"settings.xml",
// "Configurations2/",
"META-INF/manifest.xml",
//
"Pictures/",
// "Thumbnails/thumnail.png"
);
foreach ($ooofiles as $file) {
$handle
= fopen("$base/$file","rb");
$filedata
= fread($handle , filesize("$base/$file"));
$zipfile
-> AddRegularFile($file, $filedata);
}
$zipfile->addRegularFile('content.xml', $content->result()
);
echo $zipfile -> finish();
?>
Note que, apesar de lermos o arquivo content2.xml, o compactamos com o nome content.xml. Assim, podemos utilizar diversos esqueletos de arquivo, caso estilos e outros detalhes inscritos nos outros arquivos não mudem. Não esqueça de comentar o arquivo content.xml do vetor $ooofiles.
Ainda deve ser notado que as linhas que possuem caracteres especiais devem passar por uma codificação UTF8, senão aparecerão erros no arquivo. É claro que o procedimento correto é codificar todos os campos, este é apenas um exemplo didático.
Caso haja algum problema, descomente as linhas a seguir para enviar o resultado para a tela.
//
$content->output();
// exit;
Ainda
temos o problema, a tabela pode ser vazia. Criamos um novo tab4.php - essencialmente
igual ao tab3.php -
que acessa o content3.xml e difere do anterior apenas na seguinte linha.
$content = new
SmartTemplate("$base/content3.xml");
E o respectivo content3.xml possui as seguintes modificações.
(...)
</table:table-header-rows>
<!-- IF users
-->
<!--
BEGIN users -->
<table:table-row>
<table:table-cell
table:style-name="Tabela1.A2"
office:value-type="string">
<text:p
text:style-name="P3">{NAME}</text:p>
</table:table-cell>
<table:table-cell
table:style-name="Tabela1.B2"
office:value-type="string">
<text:p
text:style-name="P3">{GROUP}</text:p>
</table:table-cell>
</table:table-row>
<!--
END users -->
<!-- ELSE
-->
<table:table-row>
<table:table-cell
table:style-name="Tabela1.B2"
table:number-columns-spanned="2" office:value-type="string">
<text:p
text:style-name="P3">Nenhum
usuário foi encontrado.</text:p>
</table:table-cell>
<table:covered-table-cell/>
</table:table-row>
<!-- ENDIF users
-->
</table:table>
(...)
Executando-se o tab4.php, nota-se que a última linha foi removida. Caso se comentem todos os usuários, esvaziando a variável $x a última linha deverá aparecer.

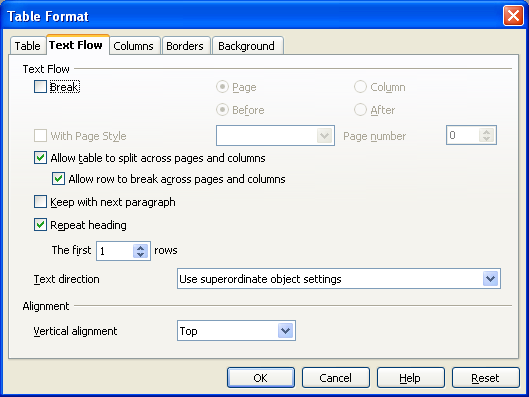

Grandes tabelas podem precisar do dispositivo de repetição de título (Repeat heading), disponível no OpenOffice Writer clicando o botão direito sobre a tabela e escolhendo "Table...".
O princípio deve ter sido entendido e pode ser aplicado em qualquer situação. Basta fazer um modelo e copiar os marcadores. Caso sejam necessários estilos, basta criá-los no documento original. Pode-se, também, observar outros arquivos, como o style.xml, comentar a sua entrada no vetor $ooofiles e usar outro template.
Normalmente os relatórios possuem tabelas e texto, mas em alguns momentos é necessário utilizar planilhas, para poder aplicar tabelas pivot ou para gerar gráficos. Pode-se gerar fórmulas, formatações condicionais, ou o que for necessário. O princípio é sempre o mesmo.

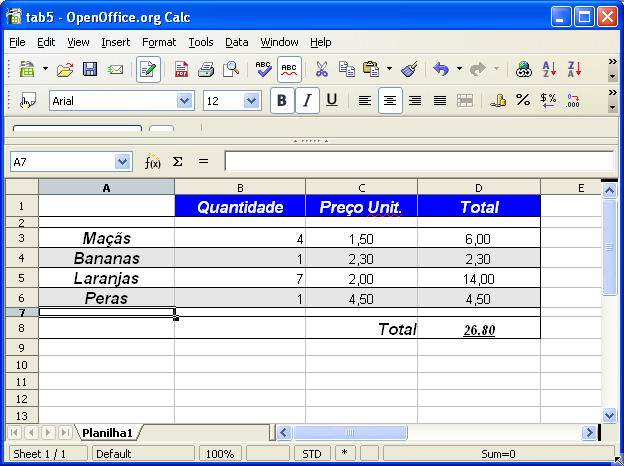

Vejamos como isso pode ser feito. Montemos a planilha a seguir.
Observe que a coluna total possui apenas fórmulas e que deixamos uma linha antes e uma linha após os dados. Explicaremos o porquê mais adiante. Vamos usar essa planilha como template. Salve-a e descompacte-a em um diretório tab5.
Abrindo o contents.xml, encontramos a seguinte seqüência:
(...)
<table:table-row table:style-name="ro3">
<table:table-cell table:style-name="ce2"
office:value-type="string">
<text:p>Maçãs</text:p>
</table:table-cell>
<table:table-cell
office:value-type="float"
office:value="4">
<text:p>4</text:p>
</table:table-cell>
<table:table-cell
office:value-type="float"
office:value="1.5">
<text:p>1,50</text:p>
</table:table-cell>
<table:table-cell
table:formula="oooc:=[.B3]*[.C3]"
office:value-type="float" office:value="6">
<text:p>6,00</text:p>
</table:table-cell>
</table:table-row>
<table:table-row table:style-name="ro3">
<table:table-cell table:style-name="ce3"
office:value-type="string">
<text:p>Bananas</text:p>
</table:table-cell>
<table:table-cell table:style-name="ce9"
office:value-type="float" office:value="1">
<text:p>1</text:p>
</table:table-cell>
<table:table-cell table:style-name="ce12"
office:value-type="float" office:value="2.3">
<text:p>2,30</text:p>
</table:table-cell>
<table:table-cell
(...)ormula="oooc:=[.B4]*[.C4]" office:value
type="float" office:value="2.3">
<text:p>2,30</text:p>
</table:table-cell>
</table:table-row>
(...)
Note que os valores aparecem duas vezes. Como office:value-type e como text. O text dura apenas até o recálculo, portanto é menos importante. Note que há uma série de estilos – não precisamos de tantos, portanto vamos adotar duas linhas padrão, uma cinza e uma branca – poderíamos ter feito o template menor. Observando os estilos, percebemos que existem vários inúteis, adotaremos apenas dois, o ce2 (branco) e o ce3 (cinza). Esta parte do arquivo pode mudar a depender do que foi feito no OpenOffice Calc.
O bloco
central fica:
<!-- BEGIN products -->
<table:table-row
table:style-name="ro3">
<table:table-cell
table:style-name="{STYLE}"
office:value-type="string">
<text:p>{NAME}</text:p>
</table:table-cell>
<table:table-cell
table:style-name="{STYLE}"
office:value-type="float" office:value="{QUANT}">
<text:p>1</text:p>
</table:table-cell>
<table:table-cell
table:style-name="{STYLE}"
office:value-type="float" office:value="{PUNIT}">
<text:p>4,50</text:p>
</table:table-cell>
<table:table-cell
table:style-name="{STYLE}"
table:formula="oooc:={TOTAL}"
office:value- type="float"
office:value="4.5">
<text:p>4,50</text:p>
</table:table-cell>
</table:table-row>
<!-- END products -->Lembrando de substituir a primeira linha por {XMLHEADER}. A esse ponto o programa tab5.php já pode gerar documentos com número variável de linhas.
<?php
require_once ("ziplib.php");
require_once "class.smarttemplate.php";
$base="tab5";
$x['products'][0]['NAME']=utf8_encode('Maças');
$x['products'][0]['QUANT']='2';
$x['products'][0]['PUNIT']='1.5';
$x['products'][0]['TOTAL']='[.B3]*[.C3]';
$x['products'][0]['STYLE']='ce2';
$x['products'][1]['NAME']='Bananas';
(...)
$x['products'][4]['NAME']='Abacates';
$x['products'][4]['QUANT']='6';
$x['products'][4]['PUNIT']='1.7';
$x['products'][4]['TOTAL']='[.B7]*[.C7]';
$x['products'][4]['STYLE']='ce2';
$content = new SmartTemplate("$base/content2.xml");
$content->assign($x);
$content->assign('XMLHEADER', '<?xml
version="1.0" encoding="UTF-8"?>');
//
$content->output();
// exit;
$zipfile = new ZipWriter("Comentario", $base."_generated.odt", "application/vnd.oasis.opendocument.text");
$ooofiles = array(
"mimetype",
// "content.xml",
"styles.xml",
"meta.xml",
"settings.xml",
// "Configurations2/",
"META-INF/manifest.xml",
//
"Pictures/",
// "Thumbnails/thumnail.png"
);
foreach ($ooofiles as $file) {
$handle
= fopen("$base/$file","rb");
$filedata
= fread($handle , filesize("$base/$file"));
$zipfile
-> AddRegularFile($file, $filedata);
}
$zipfile->addRegularFile('content.xml', $content->result()
);
echo $zipfile -> finish();
?>
Entretanto, temos 3 coisas a ajustar. A fórmula da última linha deve ser calculada para se adaptar ao número adequado de produtos. A alternânica entre estilos deve ser automática e a fórmula de cada linha também deve ser automatizada. Todos problemas simples.
Os ajustes podem ser vistos no programa tab6.php e seu respectivo content.xml. Modifique você mesmo o banco de dados aqui.
<?php
require_once ("ziplib.php");
require_once "class.smarttemplate.php";
$base="tab5";
$con = mysql_connect("127.0.0.1", "root", "") or die("Não foi possível
conectar!");
$base_de_dados = mysql_select_db("open_document",$con) or die ("Base de dados não encontrada!");
$result = mysql_query("SELECT
name, quant, punit FROM vendas ORDER BY name") or die ("Erro na QUERY!");
# Agora vamos buscar o
resultado da query!
$i=0;
while ($line = mysql_fetch_array($result, MYSQL_BOTH)) {
$x['products'][$i]['NAME']=utf8_encode($line["name"]);
$x['products'][$i]['QUANT']=utf8_encode($line["quant"]);
$x['products'][$i]['PUNIT']=utf8_encode($line["punit"]);
$j=$i+3;
$x['products'][$i]['TOTAL']="[.B$j]*[.C$j]";
$x['products'][$i]['STYLE1']= ( $i%2==0
? 'ce2' :
'ce3' );
$x['products'][$i]['STYLE2']= ( $i%2==0
? 'ce8' :
'ce9' );
$x['products'][$i]['STYLE3']= ( $i%2==0
? 'ce11' :
'ce12' );
$i++;
}
$gtotal ="SUM([.D3:.D$j])";
# Não
é bom ficar devendo nada ao banco... ;-)
mysql_free_result($result);
mysql_close($con);
// Gerando o template
$content = new SmartTemplate("$base/content3.xml");
$content->assign('XMLHEADER', '<?xml
version="1.0" encoding="UTF-8"?>');
$content->assign($x);
$content->assign('GTOTAL',
$gtotal);
// Caso queira
debugar.
// $content->output();
// exit;
$zipfile = new ZipWriter("Comentario", $base."_generated.odt", "application/vnd.oasis.opendocument.text");
$ooofiles = array(
"mimetype",
// "content.xml",
"styles.xml",
"meta.xml",
"settings.xml",
// "Configurations2/",
"META-INF/manifest.xml",
//
"Pictures/",
// "Thumbnails/thumnail.png"
);
foreach ($ooofiles as $file) {
$handle
= fopen("$base/$file","rb");
$filedata
= fread($handle , filesize("$base/$file"));
$zipfile
-> AddRegularFile($file, $filedata);
}
$zipfile->addRegularFile('content.xml', $content->result()
);
echo $zipfile -> finish();
?>
E, a parte
central do content3.xml (note a mudança nos estilos):
(...)
<!-- BEGIN
products -->
<table:table-row
table:style-name="ro3">
<table:table-cell
table:style-name="{STYLE1}"
office:value-type="string">
<text:p>{NAME}</text:p>
</table:table-cell>
<table:table-cell
table:style-name="{STYLE2}"
office:value-type="float" office:value="{QUANT}">
<text:p>1</text:p>
</table:table-cell>
<table:table-cell
table:style-name="{STYLE3}"
office:value-type="float" office:value="{PUNIT}">
<text:p>4,50</text:p>
</table:table-cell>
<table:table-cell
table:style-name="{STYLE3}"
table:formula="oooc:={TOTAL}"
office:va...
<text:p>4,50</text:p>
</table:table-cell>
</table:table-row>
<!-- END products
-->
(...)
</table:table-cell>
<table:table-cell table:style-name="ce20"
table:formula="oooc:={GTOTAL}"
office:value-type="float"
office:value="26.8">
<text:p>26,80</text:p>
(...)
Vimos que o formato aberto do OpenOffice e uma porção de peças coletadas torna muito simples a criação de documentos dinâmicamente gerados, em particular relatórios. A mesma técnica pode ser aplicada para outras linguagens.
Espero que surjam diversos sistemas gerando no formato OpenDocument, ajudando a torná-lo padrão e a difunfir o OpenOffice!
[6] http://www.cheetahtemplate.org/
[7] www.smartphp.net ou em http://www.phpclasses.org/browse/package/1032.html.
[8] http://phpwiki.sourceforge.net
